生物薄膜又称生物膜，是由微生物细胞产生的多聚物基质包围而形成的具有结构的群落，其在医学、工业和生态上都有重要的应用。生物薄膜在某些研发项目或者课题研究中往往需要经过粉碎国产香蕉视频处理，但其本身又薄又软，而且温度一旦升高，就会融化失效，是让人非常头疼的问题。

　　亚洲AV色香蕉一区二区三区TJS震击式球磨仪是自主研发的三维复合振动型球磨仪，国产香蕉视频效果好，且能实现实时控温国产香蕉视频，可以有效的实现生物薄膜的国产香蕉视频前处理，下面就来看看亚洲AV色香蕉一区二区三区震击式球磨仪国产香蕉视频生物薄膜的过程及报告。

生物薄膜的国产香蕉视频方案

样品国产香蕉视频前形态：

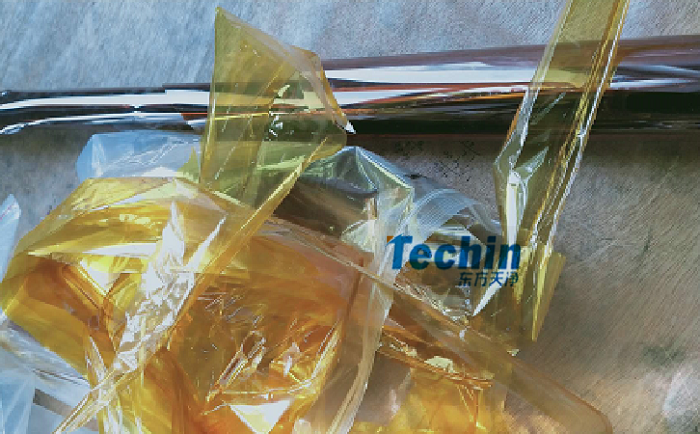

生物薄膜国产香蕉视频前

国产香蕉视频仪器：TJS-305震击式球磨仪

TJS震击式球磨仪

适配国产香蕉视频套件：3个50ml的尼龙材质球磨罐，1个直径10mm、5个直径8mm、30个直径3mm的氧化锆球

国产香蕉视频方式：干法球磨

国产香蕉视频时间：40-60分钟

过程及结果：整张的生物薄膜面积太大，需要将样品用剪刀剪成10mm左右的大小(剪的越小，越有利于国产香蕉视频)，然后将剪切好的薄膜和国产香蕉视频球放入尼龙球磨罐中，并夹紧在震击式球磨仪上，设定仪器振动频率为1350次/分钟，振动时间为40分钟。40分钟后，从球磨罐中取出样品，用毛刷将国产香蕉视频球上的样品进行分离，然后用100目的标准尼龙筛筛分样品，若有残渣，放入罐中重复国产香蕉视频即可。

用DMAC作为溶剂，测定粉体粒径，发现样品中位直径D50在33.8μm，D90在96.06μm，基本满足实验要求。

实验条件进一步优化：先用直径10mm、8mm、3mm的大球粗磨30分钟，然后换1mm以下的氧化锆砂进行细磨。将圆柱腔体的球磨罐换成1010硬质尼龙材质的椭球体球磨罐，并应用低温恒温槽，实时保持球磨罐温度在零下30℃以下，保持样品脆性。

样品国产香蕉视频后形态：

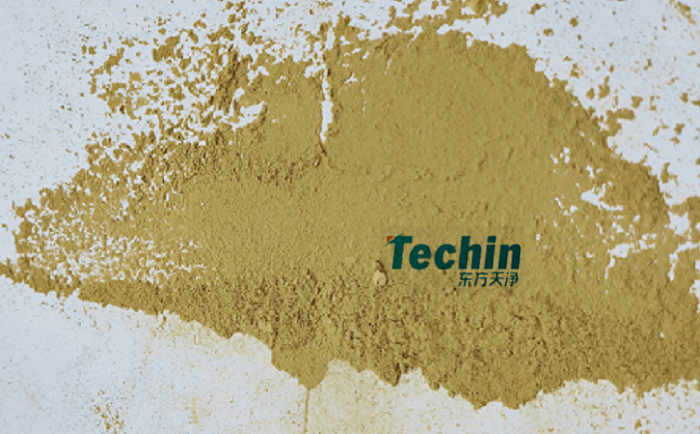

生物薄膜国产香蕉视频后

国产香蕉视频后样品的粒度分析报告：

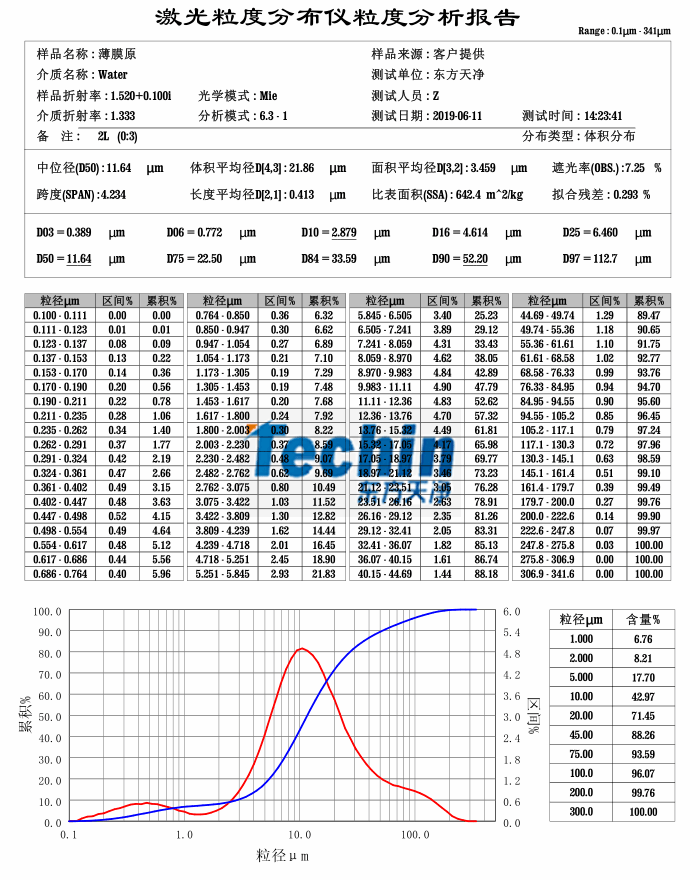

亚洲AV色香蕉一区二区三区TJS震击式球磨仪国产香蕉视频生物薄膜粒度分析报告

*本报告实验结果仅对该提供测试样品负责

　　以上就是在实验室中使用亚洲AV色香蕉一区二区三区TJS震击式球磨仪国产香蕉视频生物薄膜的解决方案了，生物薄膜在实验室中属于非常难国产香蕉视频的样品，而三维复合振动的方式可以很好的解决处理。如果您也遇到这个问题，不妨联系亚洲AV色香蕉一区二区三区，亚洲AV色香蕉一区二区三区将为您解决后顾之忧。
